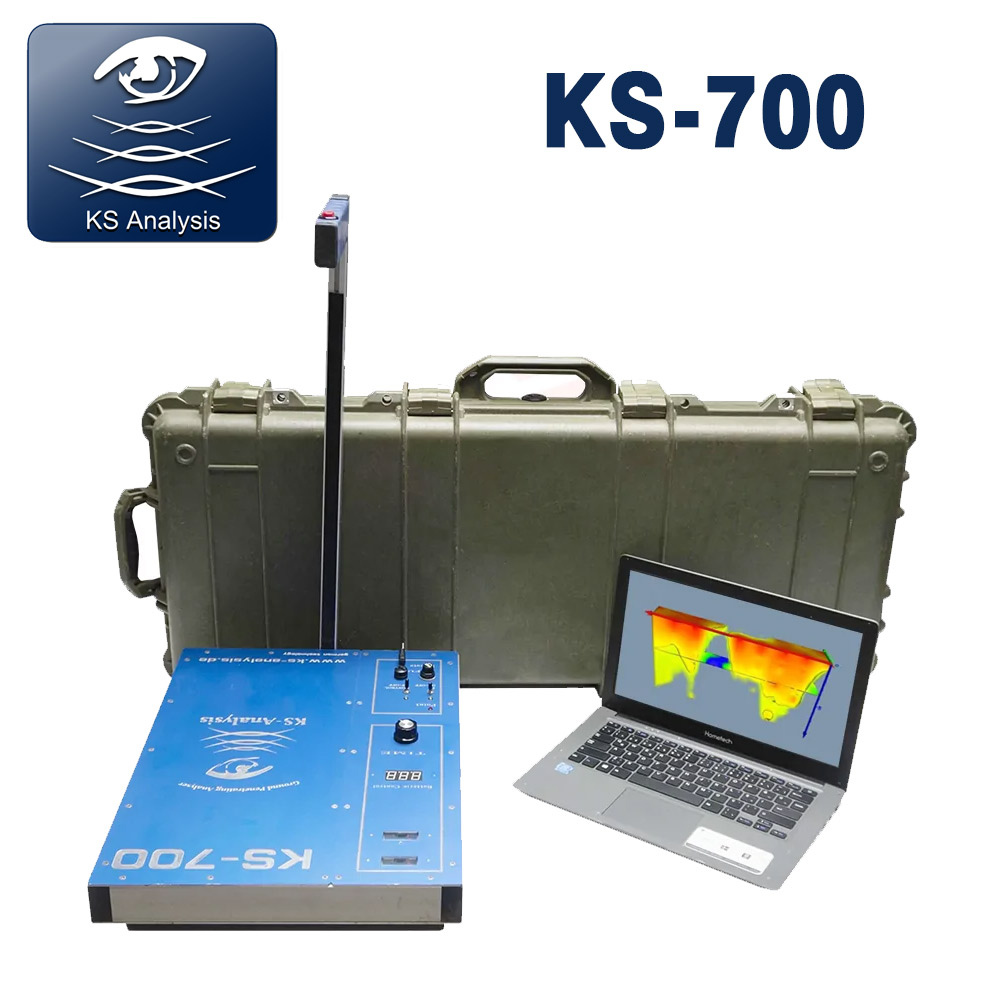

Le KS-700 est un radar de sol (GPR) professionnel basé sur la technologie FMCW (Frequency Modulated Continuous Wave). Il est conçu pour réaliser des relévés en temps réel, avec la possibilité d’exporter et de traiter les données en 3D ultérieurement via logiciel optionnel (type Voxler). Compact et portable, le KS700 dispose d’une interface simple qui enregistre immédiat des données, ce qui le rend particulièrement adapté aux applications archéologiques, d’ingénierie et aux professionels de la construction et des réseaux.

Caractéristiques du KS 700

• Technologie de détection : Radar de sol FMCW (GPR).

• Profondeur annoncée : Jusqu’à 40 m dans la roche compacte ; pouvant atteindre 60 m dans le cas de grandes cavités dans du calcaire.

• Sonde : Antenne large bande intégrée et renforcée.

• Alimentation : Batterie interne 12 V / ~18 Ah

• Poids : Environ 5,1 kg (sans la batterie).

• Dimensions approximatives : 445 × 334 × 120 mm.

• Visualisation 2D en temps réel sur l’appareil

• Export des données via USB

• Compatibilité avec des logiciels de visualisation 3D avancée

Les modes de recherche du radar de sol KS700

• Scan 2D en temps réel : Affichage immédiat des coupes du sous-sol pour localiser cavités et couches géologiques.

• Scan en grille (Grid Scan) : Parcours parallèles permettant de couvrir de grandes surfaces et de détecter tunnels et vides souterrains.

• Analyse stratigraphique (Depth-slice) : Données exploitables pour des découpes en profondeur et une reconstruction 3D via logiciel tiers type Voxler (non inclus).

• Détection des métaux et des cavités : Paramètres logiciels facilitant l’identification de signatures correspondant aux métaux ou aux vides d’air ou d’eau.

Logiciels

• Logiciel 2D intégré : Visualisation et sauvegarde immédiates des scans.

• Export des données vers des logiciels de traitement 3D tels que Voxler (non inclus)

• Transfert via USB pour analyse sur ordinateur portable.

• Mises à jour logicielles possibles en ligne selon le modèle et le distributeur.

Accessoires inclus

• Unité principale KS-700 avec antenne intégrée.

• Batterie rechargeable (12 V / ~18 Ah) et son chargeur.

• Valise de transport renforcée, résistante aux chocs.

• Câble USB pour le transfert de données.

• Accessoires de fixation simples (support, trépied ou chariot selon le kit).

• Manuel d’utilisation et supports pédagogiques (documents et vidéos).

Domaines d’application du radar de sol KS700

• Archéologie et prospection de sites historiques.

• Construction / Inspection de chantiers avant excavation (détection de câbles, conduites, vides).

• Évaluation des risques (cavités, affaissements, instabilité du sol).

• Détection de pollutions ou déchets enfouis.

• Applications industrielles et géophysiques pour l’analyse des couches du sol et des nappes phréatiques.

Guide d’utilisation simplifié du KS700

1. Chargement et préparation : Charger complètement la batterie (12 V / 18 Ah) et la connecter à l’appareil. Installer le système dans la valise ou sur le chariot si nécessaire.

2. Mise en marche et réglages : Allumer l’appareil, choisir le mode de scan (2D ou grille) et ajuster les paramètres selon la nature du sol et la profondeur recherchée.

3. Scan test : Effectuer un passage de test en ligne droite pour évaluer le signal et ajuster la sensibilité.

4. Scan en grille : Réaliser des passages parallèles afin de couvrir toute la zone et enregistrer chaque fichier pour analyse ultérieure.

5. Analyse sur le terrain : Examiner les images 2D pour repérer des signatures de cavités ou de métaux et marquer les zones suspectes.

6. Traitement avancé hors site : Exporter les données vers un logiciel 3D afin de créer des coupes en profondeur (depth-slices) et une modélisation 3D précise.

7. Recommandations terrain : En cas de doute, refaire les scans sous différents angles ou confirmer par un sondage localisé avant toute intervention majeure.
